Подробное описание камеры C-2040 Zoom: органы управления

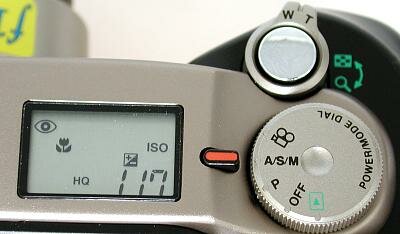

Сверху камеры расположена кнопка спуска, которую окружает колечко, контролирующее приближение. Во время просмотра отснятых фотографий, оно увеличивает или уменьшает изображение. Также сверху расположен дисковый переключатель режимов (Mode Dial), служащий выключателем камеры.

На фотографии сверху отображен монохромный ЖК-дисплей со всеми возможными пиктограммами. К сожалению, он не имеет подсветки.

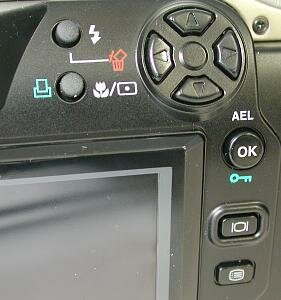

Сзади камеры расположены следующие органы управления:

• Кнопка режимов вспышки (Flash mode button). Осуществляет переключение между следующими режимами: "Auto", "red-eye reduction", "fill-in" и "off". При помощи нее в режиме воспроизведения удаляются фотографии.
• Под ней расположена кнопка, включающая режим "Macro" и метрическую систему "Spot" (Macro mode/Spot metering button). В режиме воспроизведения помечает, что фотографии содержат информацию DPOF.
• Справа от этих двух кнопок расположены кнопки типа "джойстик" (4-way selector switch). Они предназначены для перемещения по меню, изменения установок камеры, для выбора фотографий и перемещения увеличенного изображения в режиме просмотра отснятых фотографий.
• Кнопка "ОК" активизирует выбранные пункты меню, в режиме записи функционирует как кнопка AE-Lock/Multi-spot metering, а в режиме воспроизведения устанавливает и снимает защиту от стирания с фотографий.
• Под ней расположена кнопка, включающая ЖК-дисплей. Может использоваться для быстрого переключения между режимами записи и воспроизведения.
• Самая нижняя кнопка выводит на ЖК-дисплей систему меню.

С-2040 оснащена большим и прозрачным видоискателем с подстройкой диоптрий, который отображает около 93% готовой фотографии. Снаружи расположены два индикатора. Зеленый отображает состояние фокуса, желтый - состояние вспышки.

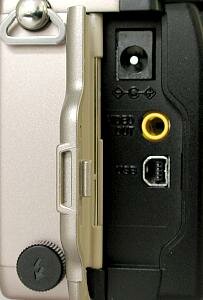

С левой стороны камеры расположены порты входа-выхода. В самом верху расположено гнездо для подключения постоянного тока (от блока питания или от портативного батарейного источника питания).

Под ним расположен видео выход. Формат сигнала NTSC или PAL (в зависимости от региона, где была продана камера).

Далее располагается высокоскоростной порт USB и последовательный порт RS-232 для загрузки фотографий на компьютер.

Пятиразъемное гнездо предназначено для подключения внешней вспышки Olympus FL-40.

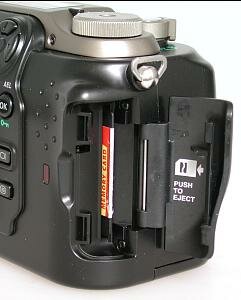

С правой стороны камеры расположен слот для карт памяти SmartMedia. Камера комплектуется картой памяти Olympus SmartMedia на 8 Мб. Камера воспринимает любые карты памяти 3.3v SmartMedia от 2 Мб до 64 Мб.

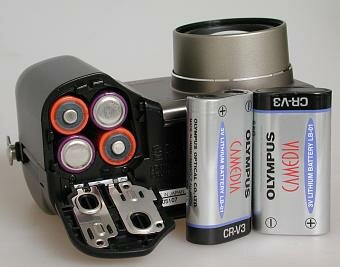

Камера может быть запитана от литиевых батарей Olympus CR-V3 (имеются в комплекте), или от обычных батарей типа АА: NiMH, щелочных, литиевых или NiCd.
